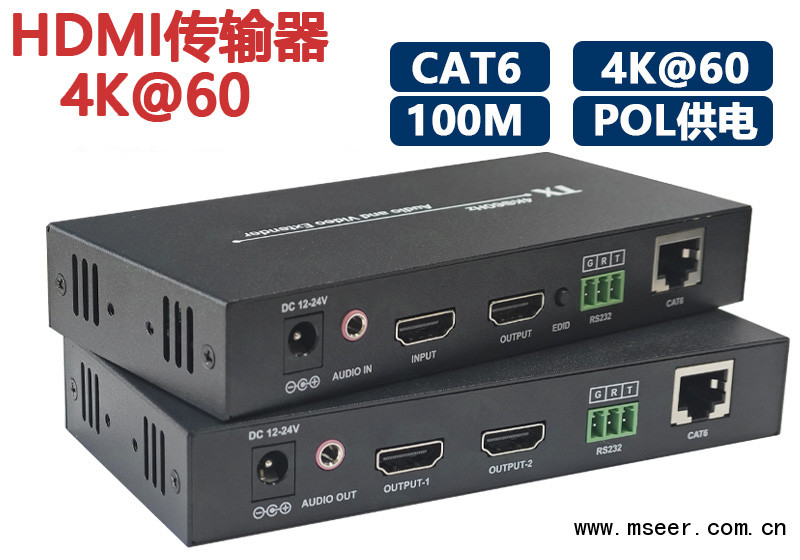

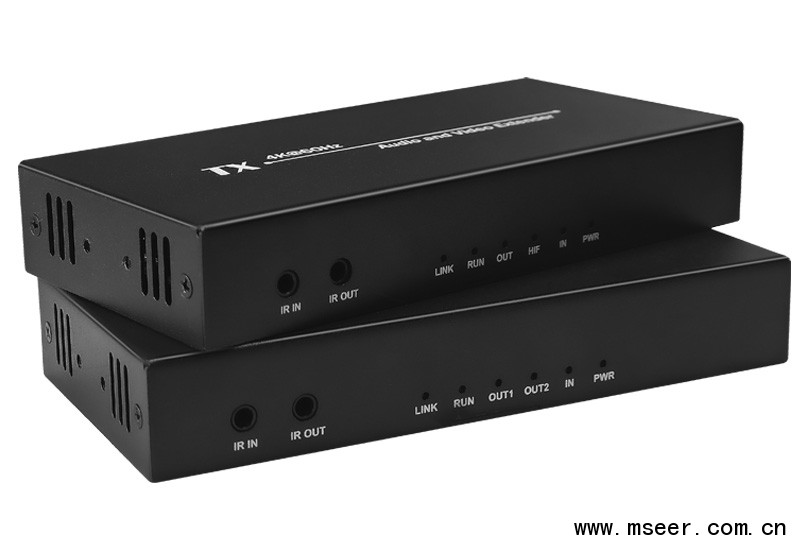

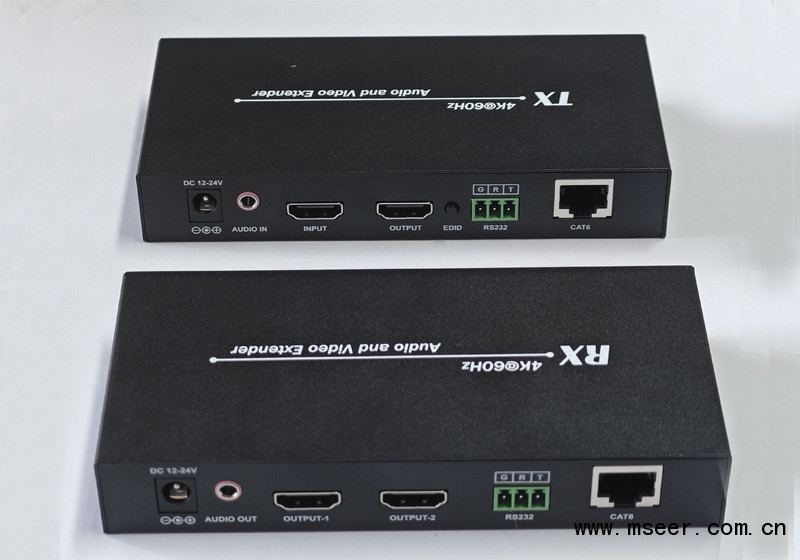

產品介紹（MBRH60-T/R）
本產品是通過CAT6以上規格的單根網線將HDMI音視頻信號高清無壓縮傳輸至100米，在為用戶降低成本的同時保證信號的穩定。本產品支持雙向紅外信號回傳，獨立音頻傳輸，RS232串口數據透傳和POC單邊供電，POC是指接收端RX或 發射端TX任意一端供電即可(建議電源插到接收端）使整套延長器正常工作。延長器支持HDCP功能，支持學習EDID，，極大的提升了設備的兼容性。該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式，廣泛應用于高清會議系統，高清影視拍攝，高清教學系統，高清數字廣告等的音視頻傳輸。
l 金屬外殼，體積小，輕薄設計，抗干擾能力強；壁掛式更方便
l 使用 CAT6電纜1920*1080@60Hz可傳輸100米，3840*2160@60Hz可傳輸100米，
l 視頻分辨率最高達3840*2160@60Hz
l 支持RS232串口數據透傳
l 支持HDMI本地環出
l 支持獨立音頻傳輸
l 支持POC單邊供電，只需要給發送端或接收端供電即可(建議電源插到接收端）
l 支持紅外(20-60Khz)信號雙向傳回控制
l HDMI 2.0和HDCP 2.2標準
l 支持HDCP和學習EDID，提高兼容性，匹配信號源和顯示設備
l 內置自動調節系統，使圖像平滑、清晰、穩定
l 內置ESD靜電保護電路，安裝簡單，即插即用
|
規格名稱 |
詳細參數 |
|
|
視頻 |
支持協議 |
HDMI 2.0; HDCP 2.2 |
|
HDMI像素帶寬 |
600MHz，全數字 |
|
|
HDMI接口帶寬 |
總帶寬18Gbps |
|
|
最大支持分辨率 |
3840X2160@60Hz 及向下兼容 |
|
|
視頻接口 |
HDMI-A 接口 |
|
|
HDMI接口阻抗 |
100Ω |
|
|
建議HDMI線使用長度 |
小于5米，在1920X1080@60Hz時 |
|
|
音頻 |
接口 |
3.5mm立體聲音頻插座 |
|
音頻格式 |
44.1K,48K,96K,176K,192K |
|
|
信號類型 |
立體聲 |
|
|
紅外 |
紅外接口 |
標準3.5MM音頻接口 |
|
紅外頻率 |
標配20-60KHz |
|
|
信號類型 |
數字信號 |
|
|
紅外傳輸方向 |
雙向傳輸 |
|
|
RS232 |
接口 |
工業端子 |
|
信號方向 |
雙向透傳 |
|
|
波特率 |
自適應，最高115200bps |
|
|
數據位 |
8位 |
|
|
網口 |
網線接口 |
標準RJ45接口（568B） |
|
建議網線最大傳輸距離 |
使用純銅6類網線 3840*2160@60Hz可達70米 |
|
|
其他 |
電源 |
電源適配器：DC 12V/2A |
|
最大功耗 |
MAX 12W |
|
|
工作溫度 |
-5℃ ~ +70℃ |
|
|
工作濕度 |
5% ~ 90% |
|
|
主機尺寸 |
142*67*23mm |
|
|
保修期 |
1年免費保修 |
|
