產品介紹（MBRD-T/R）

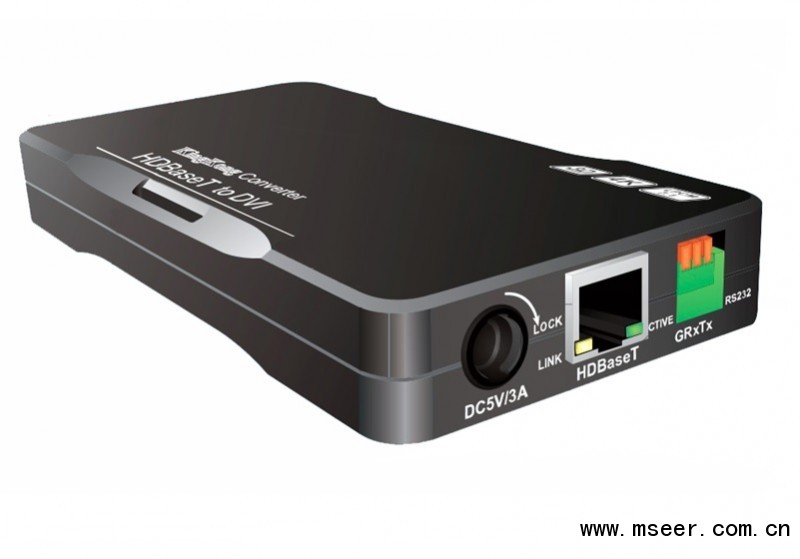

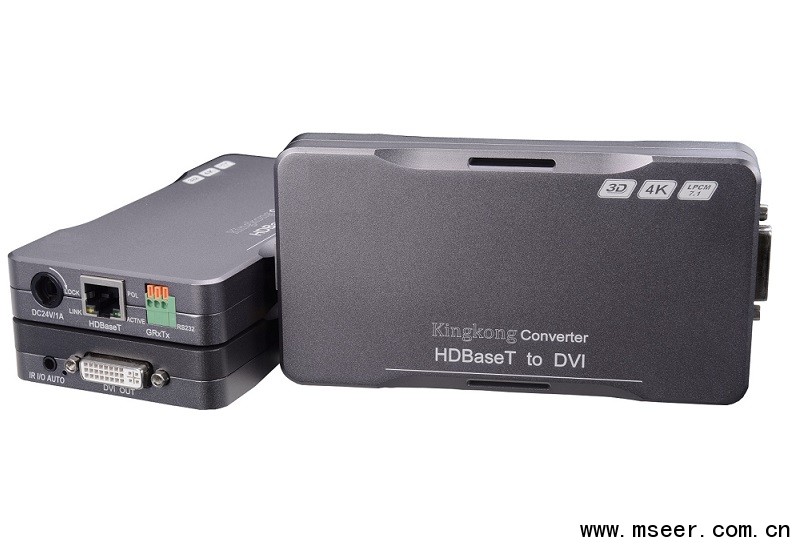

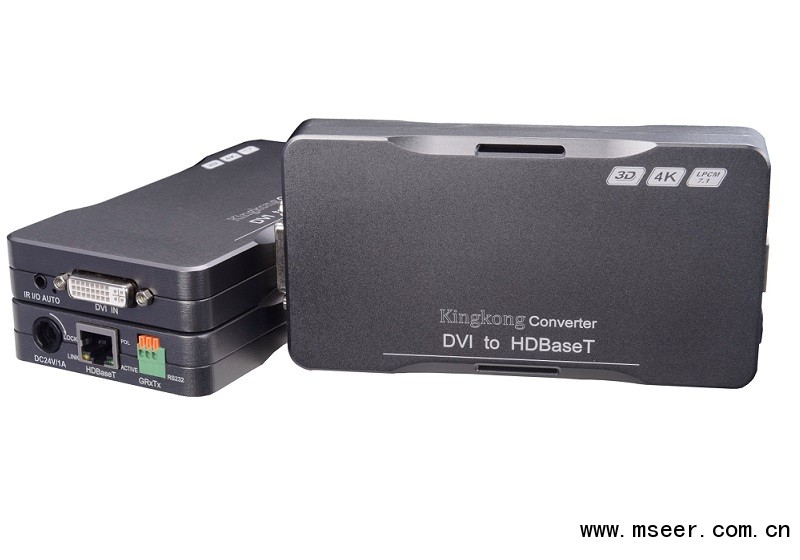

MBRD-T/R是一款DDC透傳的HDbaseT傳輸器（發送端與接收端）。具備POL供電，雙向RS232控制信號，自動識別雙向IR紅外控制信號，通過單根網線，接收最遠100米/70米距離的HDbaseT信號。符合HDCP標準，最高支持分辨率達4K（計算機信號）或3D（視頻信號）；接收器可以通過雙向RS232通道或IR雙向紅外通道來實現對遠端視音頻設備的控制。外形堅固耐磨，設計精巧，獨特的散熱設計，確保高效散熱功能，能適應如投影機頂端、空間狹小的地插等惡劣環境下使用。
產品特性
通過單根網線CAT電纜傳輸（發送接收）70M/100M遠距離的視音頻信號，雙向RS232信號，自動識別IR紅外控制信號，輕松實現POL供電
（推薦不低于24AWG的屏蔽雙絞線電纜，以達到心能最佳）
支持分辨率高達3840x2160P30的計算機信號以及1920x1080P120的3D視頻信號
雙向RS232通道用于控制視音頻設備
支持DVI/HDMI1.4標準，像素時鐘高達300MHz、高達12位的色深、3D；
支持DDC透傳交互，自動匹配前后端設備
RJ-45端口鏈接狀態指示燈
兼容所有標準的第三方HDbaseT產品
產品參數
視頻
最大分辨率：3840x2160P30
最大數據速率：8.91Gbps（每色2.97Gbps）
信號類型：單鏈路DVI或HDMI
數字視頻:RGB數字視頻（DVI和HDMI標準）或Y，Cr，Cb數字分量視頻（HMI）
接口：DVI（兼容HDMI）
音頻：內嵌7.1聲道，跟隨輸入端
RJ45接口：RJ45水晶頭壓接標準采用TIA/EIA T568A或TIA/EIA T568B
最大傳輸距離：100米/70米（1920x1080P60/CAT5，3840x2160P30CAT6E）
RS232通道：最高波特率115200bps
IR紅外通道：自適應20KHz-60KHz的所有載波頻率的紅外信號，輸入輸出自動識別功能
規格
電源：專用適配器DC24V/1.5A,適配器輸入范圍100-240VAC，50-60Hz
電源接口：SWDC（帶鎖定DC插座）
功耗：6Wmax
溫度/濕度：
存儲：-40℃- +70℃/10％-90％
工作：-10℃- +60℃/10％-90％
外形尺寸：22x150x80mm（HxLxD）
